Водяной теплый пол

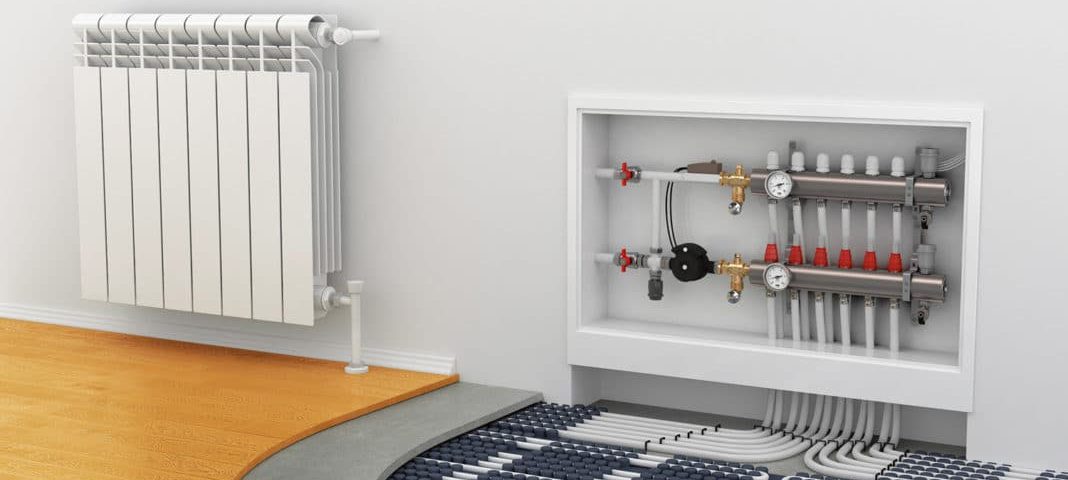

Система теплого водяного пола представляет собой трубопровод +  узел смешивания теплоносителя. Для трубопровода используются ,  металлопластиковые  и медные трубы, трубы из сшитого полиэтилена.  Они отличаются небольшим сопротивлением, гибкостью и теплопроводностью. Трубы укладываются на «пирог»  заливается в цементную стяжку.

Схема греющего «пирога» водяных теплых полов

По периметру помещений прокладывается демпферная лента. На выровненную черновую стяжку — теплоизоляционный слой (пенопласт, пенополистирол) , покрывающий всю площадь помещений. На теплоизоляционные плиты укладывается гидроизоляционный слой ( например ПЭ пленка или алюминиевая фольга) на пленку укладывается трубопровод. Поверх греющих труб укладывается несущий слой (чаще всего — бетонная стяжка с пластификатором). На стяжку- чистовое напольное покрытие. Рекомендуется использовать керамическое, каменное покрытие  или ламинат . Общая толщина «пирога» колеблется от 50 до 120 мм.

Укладка греющих труб

Наиболее часто встречается 2 способа укладки греющих труб: бифилярная (она же «улитка», или «спираль») и меандровая (она же «змейка», или «зигзаг»). При укладке «змейкой» горячий теплоноситель поступает в контур, как правило, у внешней стены помещения и непрерывно охлаждается при протекании по трубам.



Тепловая мощность теплых полов  тем выше чем плотнее  укладка труб. И наоборот. То есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения. Не возможно укладывать трубы плотнее  чем через 10 см.  Расстояние между греющими трубами не должно быть более  30 см, для обеспечения равномерного распределения температуры по поверхности пола.

Испытания и запуск оборудования.

Перед бетонированием труб оборудование должно бять испытано на целостность при давлении 0,6 Ма в течении 24 часов. Последовательность гидравлического испытания:
— последовательно заполнить контуры водой;
— выпустить воздух из системы;
— довести испытательное давление до 0,6 МПа;
— через 2 часа давление вновь довести до 0,6 МПа , т.к. возможно падение давления за счет удлинения труб;
— испытание считается успешным, если в течении 24 часов нет утечек воды ни на одном из участков системы, а давление в системе не падало больше чем на 0,1 бар в час
Во время заливки бетона трубы должны оставаться под давлением 0,3 МПа.
Запуск оборудования в эксплуатацию осуществляется после затвердевания бетона, т.е. через 21-28 дней. Начальная температура воды не должна превышать 20 С, затем каждый день нужно повышать ее на 5 С, пока не будет достигнута проектная величина.
Покрытие на пол следует укладывать после пуска оборудования при температуре пола порядка 20 С. При укладке керамической плитки на пол необходимо следить, что бы швы покрытия совпадали с разделительными швами.



Декабрь 25, 2017

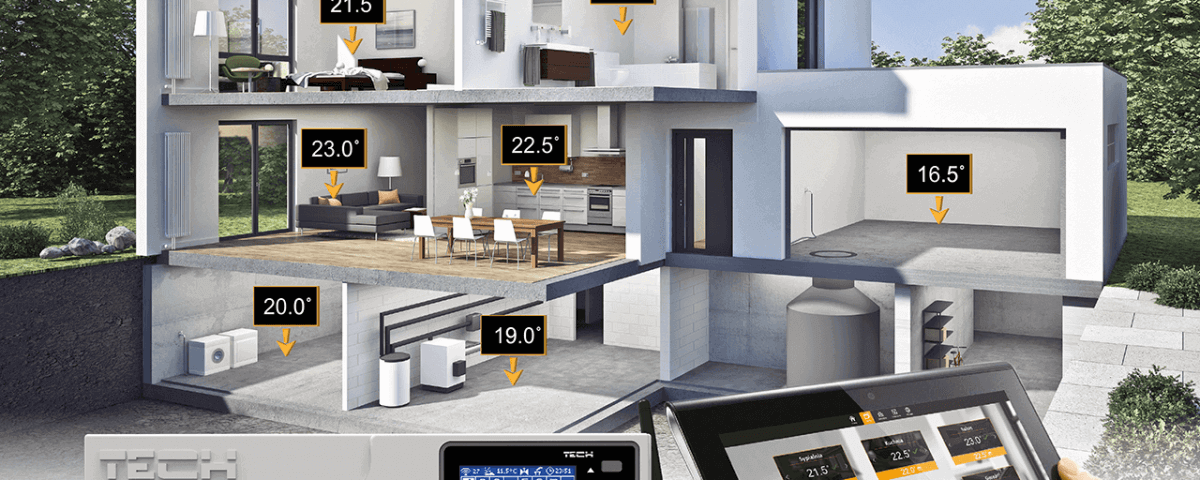

УПРАВЛЕНИЕ ВОДЯНЫМИ ТЕПЛЫМИ ПОЛАМИ
